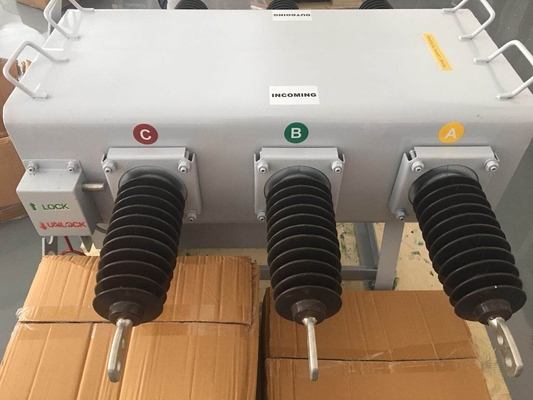

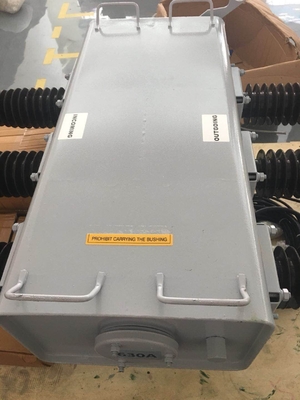

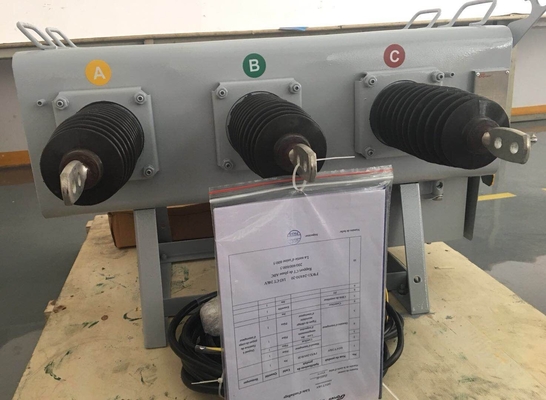

Interruptor montado Polo esperto da coluna, interruptor de ruptura de carga do isolador SF6 para a parte externa

interruptor de ruptura de carga exterior esperto do isolamento da coluna SF6 instalado no polo

1. Condições normais do serviço

1,1 temperatura ambiental

1,2 temperatura do ar ambiental: Limit+50℃ superior, mais baixo limit-40℃.

1,3 humidade relativa: 110%

1,4 elevação não sobre 3000m.

1,5 pressão de vento que não excede 700pa (velocidade do vento 34m/s).

1,6 intensidade do terremoto: 8 graus.

1,7 local da instalação: Nenhum fogo, nenhuma explosão. Nenhumas corrosão química e vibração violenta frequente.

1,8 classes da poluição: Classe III, classe IV.

O interruptor é feito do material durável, resistente à corrosão provado. (placa 304L de aço inoxidável para navios de guerra), assegure uma vida útil longa (30years), e possa realizar uma série de operações, com as características do ideal do equipamento da parte superior do polo.

2. Padrão

2,1 cada interruptor foi enchido com o gás sf6 antes de sair da fábrica, tratamento selado, o teste foi realizado de acordo com o padrão de IEC60265-1 (1988) GB 3804-1990.

2,3 comute o corpo

2,4 o interruptor da isolação do gás SF6 é um dispositivo trifásico do interruptor do enlace, é projetado para o pedido segmentado para o cabo de sistemas de distribuição e de linhas elétricas aéreas. Pode ser operado manualmente ou remotamente no centro de controle.

2,5 o selo de solda para o alojamento do interruptor, os selos do anel de borracha para encaixotar e o escudo, todas as peças é montado no caso de aço inoxidável soldado

2,6 o escudo do interruptor é projetado suportar a pressão interna sem afetar o desempenho de funcionamento normal do interruptor.

2,7 Shell feito do material de aço inoxidável sobre 3mm (SUS304L) ou melhor laminado, para suportar a pressão de gás interna. E o tratamento exterior do anti-corrosivo da resina do uso do escudo
